产品简介：


YMZB系列全自动烛式滤饼层过滤系统是针对工业生产过程中的过滤难点研发设计。设备全密封运行，无泄漏对环境不造成污染；设备内部可集成3-249根滤芯，结构独特、过滤面积大、体积小、效率高; 滤芯采用复式梅花结构设计，可脉冲式反吹，易于脱饼；过滤、干燥、洗饼、脱饼、排渣全过程自动化运行，降低劳动强度，操作方面。具有直接过滤、预液过滤、浆料浓缩、滤饼回收、滤饼洗涤五大功能，能够适用于高杂志含量、粘性液体、极高精度、高温等多种特殊过滤场合。



工作原理：

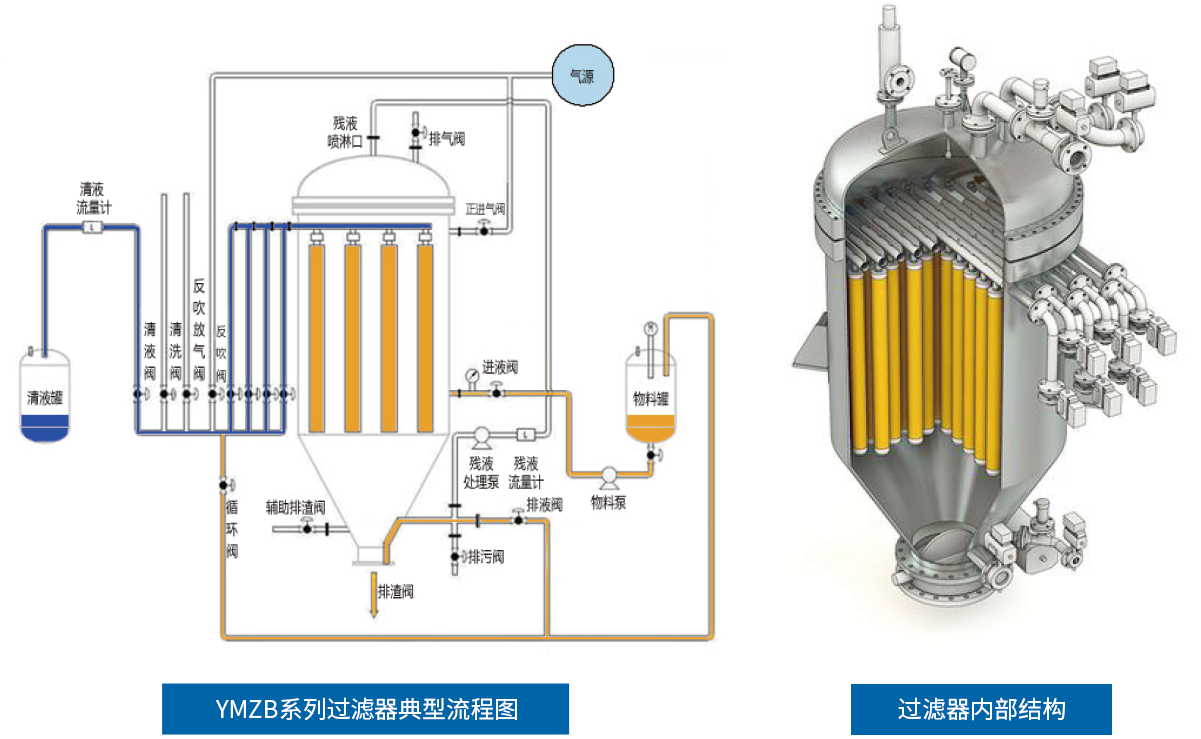

YMZB系列全自动烛式滤饼层过滤系统，采用气体为动力，全自动运行，全密闭过滤。 过滤器内部组合多根独特的复式梅花结构滤芯，过滤时用泵将料浆输送至过滤器内， 料浆中的液相穿过滤布，进入滤芯的中心管汇总到清液出口排出，此时滤布贴附于滤芯支撑管外表面，增大过滤面积并帮助滤饼固定。预涂过滤时在滤饼未完全形成前，排出的清液返回原料罐再送至过滤器进行循环过滤，直至滤饼形成达到过滤要求，提供信号控制清液不再循环，清液通过三通阀送至下道工序使用，进行正常过滤。当滤芯表面滤饼达到一定厚度时，提供信号控制进料停止，然后排净过滤器的残液。 排净后提供信号控制正向进气口（压缩空气、氮气或蒸汽 ）对滤饼进行干燥，然后提供信号控制反向进气口进行反吹， 此时滤芯上的滤布鼓胀变圆， 脉冲式振动有效振飞并剥离滤饼，一定时间后停止反吹， 提供信号打开过滤器排渣口进行排渣。排渣结束后关闭排渣口，回到过滤前初始状态，准备进行下一轮过滤。

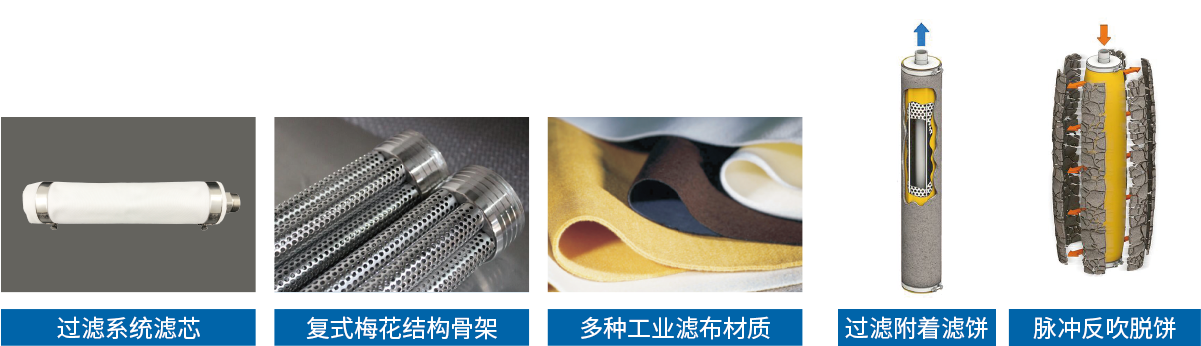

滤芯结构及工作示意：

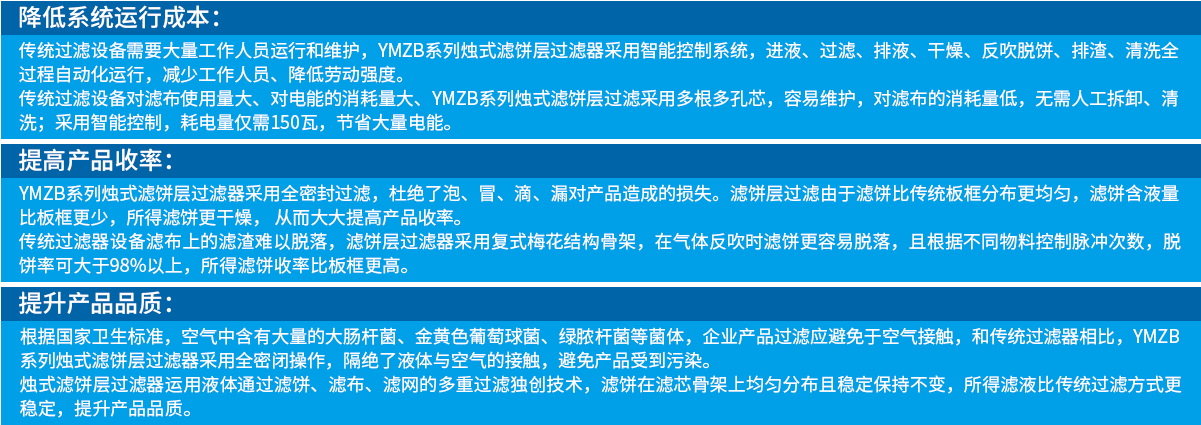

产品特点及优势：

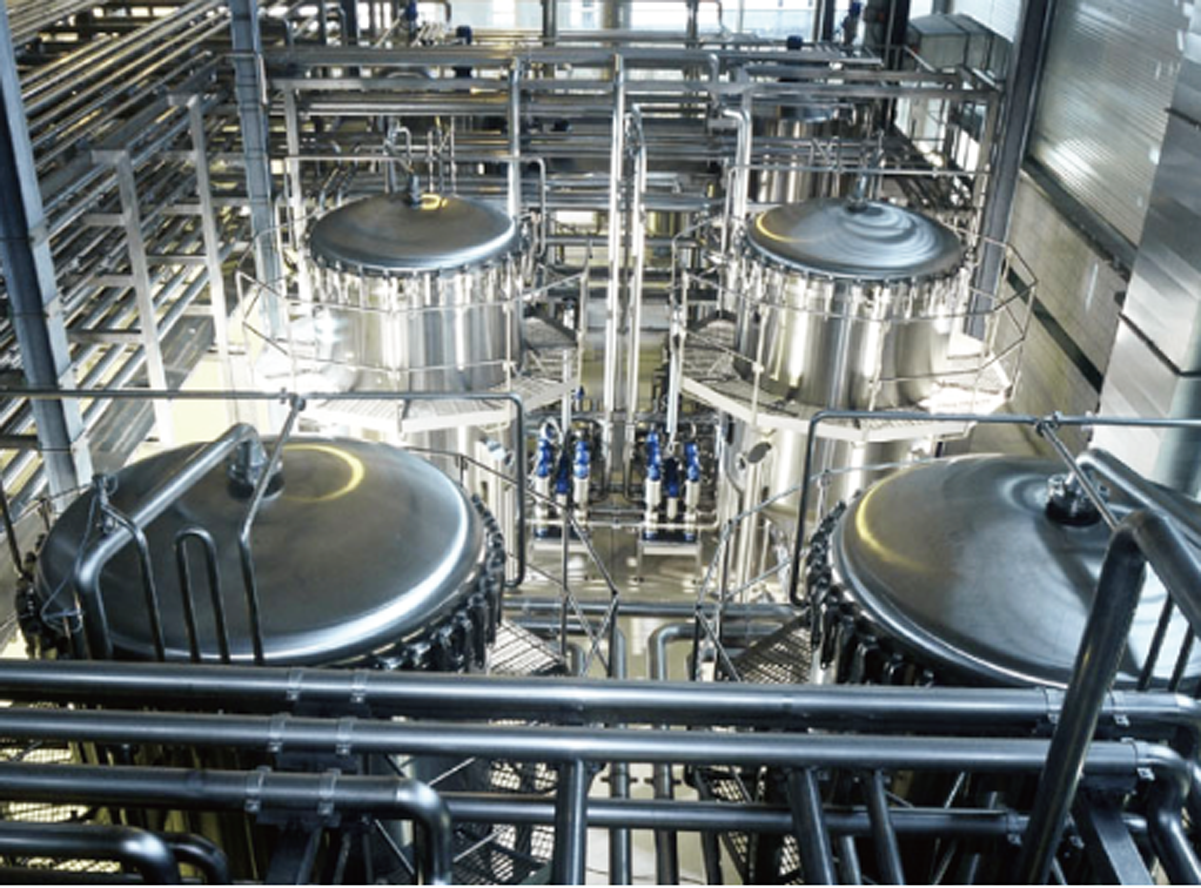

典型应用：
